Dettagli:
Termini di pagamento e spedizione:
|
nome di prodotto: | 10 watt piccolo PCBA di carico senza fili | Funzione: | QC2.0, QC3.0 |
---|---|---|---|
Materiale di base: | FR4 | Spessore di rame: | 1OZ |
Spessore del bordo: | 1.6mm | Linea larghezza minima: | 0.1mm |
Min. Hole Size: | 0.2mm | Prova di PCBA: | Raggi x, AOI Test, prova funzionale |
Prova del PWB: | Banco di prova, prova volante della sonda | ||
Evidenziare: | Piccolo modulo di trasmettitore di Qi,Modulo di trasmettitore di Qi PCBA,modulo di trasmettitore senza fili PCBA |

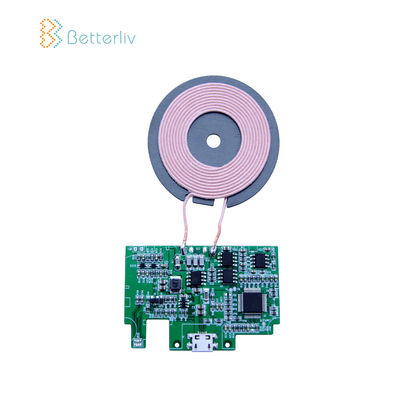

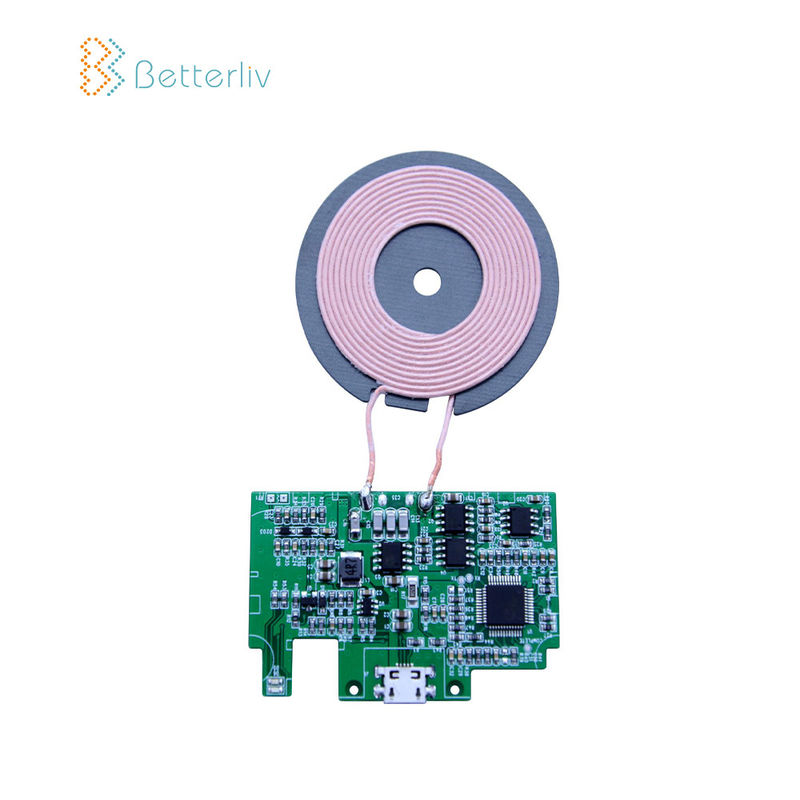

10 watt piccolo PCBA di carico senza fili hanno incastonato il modulo di trasmettitore senza fili del caricatore veloce di Qi PCBA
Descrizione di produzione
No. | Oggetto | Specificazione |
1 | Numbr dello strato | 1-18Layers |
2 | Materiale | FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, ceramico, da laminato sostenuto da metallo delle terrecotte |
3 | Finitura superficia | HASL (SE), doratura, oro Electroless di immersione del nichel, latta di immersione, OSP (Entek) |
4 | Spessore del bordo di rivestimento | 0.2mm-6.00 millimetro (8mil-126mil) |
5 | Spessore di rame | min di 1/2 oncia; massimo 12 once |
6 | Maschera della lega per saldatura | Verde/nero/bianco/rosso/blu/giallo |
7 | Minuto Trace Width & interlinea | 0.075mm/0.1mm (3mil/4mil) |
8 | Diametro di Min.Hole per CNC Driling | 0.1mm (4mil) |
9 | Diametro di Min.Hole per perforare | 0.9mm (35mil) |
10 | Più grande dimensione del pannello | 610mm*508mm |
11 | Posizione del foro | CNC Driling di +/-0.075mm (3mil) |
12 | Conduttore Width (w) |
0.05mm (2mil) o; +/--20% di materiale illustrativo originale |
13 | Diametro del foro (H) |
PTH L: +/-0.075mm (3mil); L non-PTH: +/-0.05mm (2mil) |
14 | Tolleranza del profilo |
percorso di CNC di 0.125mm (5mil); +/-0.15mm (6mil) perforando |
15 | Filo di ordito & torsione | 0,70% |
16 | Resistenza di isolamento | 10Kohm-20Mohm |
17 | Conducibilità | <50ohm> |
18 | Tensione di prova | 10-300V |
19 | Dimensione del pannello | 110×100mm (min); 660×600mm (massimo) |
20 | registro foglio errato di Strato-strato |
4 strati: 0.15mm (6mil) massimi; 6 strati: 0.25mm (10mil) massimi |
21 | Min.spacing fra il bordo del foro al circuity pqttern di uno strato interno | 0.25mm (10mil) |
22 | Min.spacing fra il modello dei circuiti di oulineto del bordo di uno strato interno | 0.25mm (10mil) |
23 | Tolleranza di spessore del bordo |
4 strati: +/-0.13mm (5mil); 6 strati: +/-0.15mm (6mil) |
24 | Controllo di impedenza | +/--10% |
25 | Impendance differente | +-/10% |
Il nostro servizio
acquisto *Electronic del materiale delle componenti
Montaggio del PWB del *Bare
Servizio dell'Assemblea di *PCB. (SMT, IMMERSIONE)
Prova di *FULL: AOI, raggi x, prova del In-circuito (Ict), prova funzionale (FCT)
assemblea del Cavo-cablaggio ed e *Cable
servizio ricoprente *Conformal
fabbricazione *Prototyping ed in serie…
disposizione di *PCB, progettazione di PCBA secondo la vostra idea
Vantaggi
• Responsabilità del prodotto rigorosa
• Pretrattamento di ingegneria prima di produzione
• Controllo dei processi di produzione
• 100% E-prova, ispezione visiva di 100%, compreso IQC, IPQC, FQC, OQC
• Ispezione di 100% AOI, compreso i raggi x, il microscopio 3D e l'Ict
• Prova ad alta tensione, prova di controllo di impedenza
• Micro sezione, capacità di saldatura, prova di stress termico, collaudo a scosse
• Produzione interna del PWB
• Fuoco sul minimo a produzione in volume media
• Consegna di tempo d'inserimento e rapida
