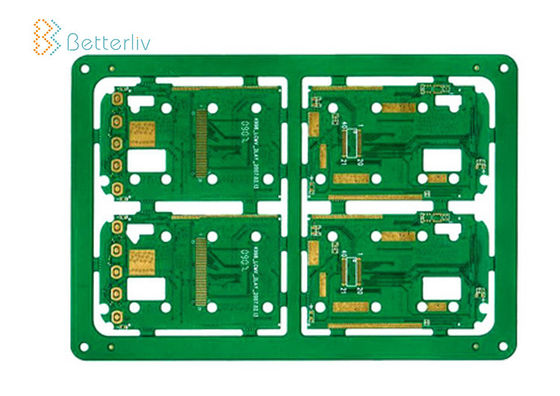

0.1mm 0.15mm 4 servizio del ODM dell'OEM di spessore del rame del bordo 0.5oz-6oz del PWB di strato
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Un PWB di 4 strati | Materiale di base: | FR-4/aluminum/ceramic/cem-3/FR-1 |
|---|---|---|---|
| Spessore del bordo: | 0.1mm (istantaneo)/0.15mm (HASL) dell'oro | Spessore di rame: | 0.5oz-6oz |
| Min. Hole Size: | 0.15-0.2mm | Dimensione del bordo: | Abitudine |
| Evidenziare: | 0.15mm bordo del PWB di 4 strati,OEM 0.1mm bordo del PWB di 4 strati,ODM 0.1mm bordo del PWB di 4 strati |
||
Progettazione del bordo del PWB fabbricazione a più strati del PWB del circuito stampato del prototipo del bordo del PWB di 4 strati
Capacità dell'Assemblea del PWB
| Oggetto | Fabbricazione in serie | Pilota Run Production |
| Capacità | Capacità | |
| Materiale | CEM1, CEM3, FR-4, alto TG FR4, FR4 senza alogeno, di alluminio, ceramico (allumina di 96%) | |
| Teflon, PTFE (F4B, F4BK), Rogers (4003,4350,5880) Taconic (TLX-8, TLX-9), Arlon (35N, 85N) ecc. | ||
| Laminato misto materiale | 4 strati -- 10 strati | 12 strati |
| FR4+Ro4350, FR4+Aluminium, Polyimide di FR4+ | ||
| Tolleranza del profilo del bordo | ±0.15mm | ±0.10mm |
| Spessore del bordo | 0.125mm--6.00mm | 0.1mm--8.00mm |
| Tolleranza di spessore (t≥0.8mm) | ± 8% | ±5% |
| Tolleranza di spessore (t<0> | ±10% | ±8% |
| Linea/spazio minimi | 0.10mm | 0.075mm |
| Tolleranza di larghezza della traccia | 15%-20% | 10% |
| Luogo di perforazione minimo (meccanico) | 0.2mm | 0.15mm |
| Foro minimo del laser | 0.1mm | 0.075mm |
| Mini anello del foro (singolo | 0.075MM | 0.05MM |
| Mini Solder Mask Bridge | 0.05mm | 0.025mm |
| Rifinitura di superficie | HASL, HASL senza piombo, oro di immersione, latta di immersione, argento di immersione. | |
| Oro placcato, OSP, inchiostro del carbonio, | ||
I nostri vantaggi
1. Termine d'esecuzione rapido del prototipo & della consegna puntuale.
2. Pensi bene di qualità -- Tasso passa-alto
Tasso del passaggio di prototipo: 100%
Tasso del passaggio di fabbricazione in serie: oltre 99,95%
3. Fornisca il servizio libero di consultazione di progettazione di PCBA e del PWB.
4. Accettiamo il piccolo ordine come pure l'ordine in serie.
5. Certificazione: Rosh, portata, iso 9001, 14001, UL, ecc.
6. Fornisca il servizio del ODM e dell'OEM.
Qui è perché i nostri clienti ci scelgono per i loro bisogni di montaggio & dell'Assemblea del PWB:
Lungamente conosciuto come pionieri dell'industria, continuiamo che reputazione offrendo la fabbricazione del PWB e il quickturn interno completo/piccola quantità delle capacità dell'assemblea. Vi invitiamo a scoprire la nostri qualità del PWB, affidabilità e servizio di assistenza al cliente eccezionale. Assistiamo soltanto per i clienti stranieri.
