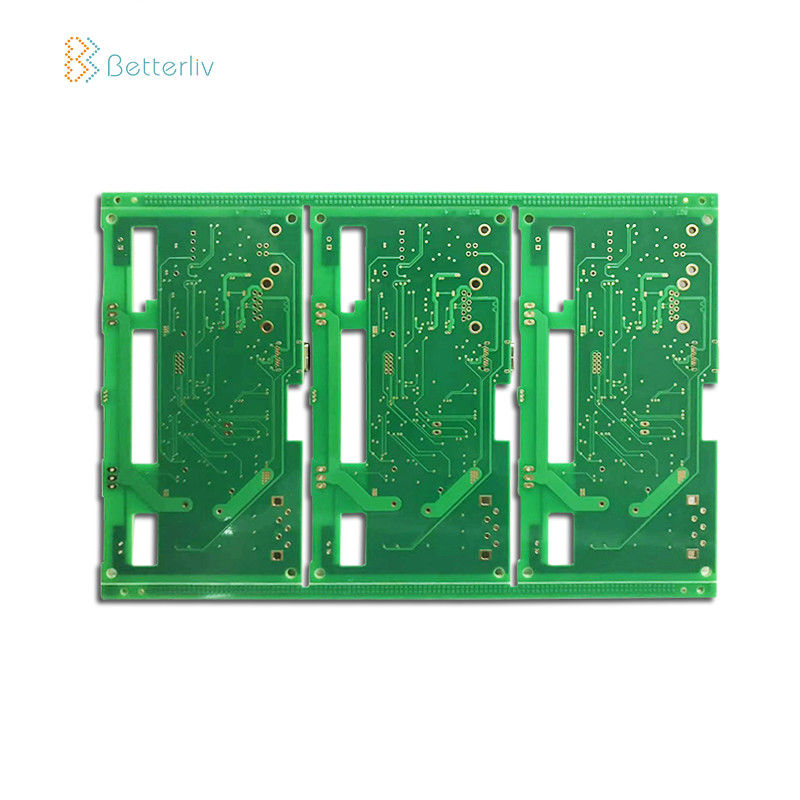

Bordo su misura del PWB di 6 strati, circuito a più strati Fr-4
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| nome di prodotto: | Assemblea del PWB di 6 strati | Tipo del fornitore: | OEM |
|---|---|---|---|
| Materiale di base: | FR4/Halogen Rogers/di alluminio libero/Hybird | Spessore di rame: | 0.3oz-12OZ |
| Spessore del bordo: | 0.15mm-10mm | Min. Hole Size: | 0.1mm |
| Linea larghezza minima: | 0.075mm | Rifinitura di superficie: | ENIG/OSP/Gold che placca (morbido/duro) /HASL/Imm |
| Dimensione massima del bordo: | 2000 *610mm | ||
| Evidenziare: | Circuito a più strati Fr-4,Bordo su misura del PWB di 6 strati,Fr-4 bordo del PWB di 6 strati |
||
6 circuito a più strati di Electronic Pcb Assembly FR4 del produttore di strato un PWB di 6 strati per su misura
Capacità di fabbricazione del PWB
| Strati | 1-26 strati |
| HDI | 2+N+2 |
| Tipi materiali | Fr-4, Fr-5, Alto-Tg, basato di alluminio, alogeno libero, |
| Isola, Taconic, Arlon, teflon, Rogers, | |
| Max. Panel Dimension | 39000mil * 47000mil (1000mm * 1200mm) |
| Tolleranza del profilo | ± 4mil (± 0.10mm) |
| Spessore del bordo | 8mil-236mil (0,2 - 6.0mm) |
| Tolleranza di spessore del bordo | ± 10% |
| Spessore dielettrico | 3mil-8mil (0.075mm-0.20mm) |
| Larghezza di pista minima | 3mil (0.075mm) |
| Min. Track Space | 3mil (0.075mm) |
| Spessore esterno del Cu | 0,5 OZ - 10 OZ (17um - 350um) |
| Spessore interno del Cu | 0.5OZ - 6OZ (17um - 210um) |
| Dimensione bit di perforazione (CNC) | 6mil-256mil (0.15mm - 6.50mm) |
| Dimensione finita del foro | 4mil-236mil (0.1mm - 6.0mm) |
| Tolleranza del foro | ± 2mil (± 0.05mm) |
| Dimensione del luogo di perforazione del laser | 4mil (0.1mm) |
| Razione di aspetto | 16: 1 |
| Maschera della lega per saldatura | Verde, blu, bianco, nero, rosso, giallo, porpora, ecc. |
| Ponte della maschera di Min Solder | 2mil (0.050mm) |
| Diametro del foro tappato | 8mil-20mil (0.20mm-0.50mm) |
| Smussatura | 30o - 45o |
| V-segnare | +/-0.1mm, 15o 30o 45o 60o |
| Controllo di impedenza | Minuti ± 10% di generale di 5% |
| Rifinitura di superficie | HASL, HASL (senza piombo), oro di immersione |
| Argento di immersione, OSP, oro duro (fino a 100u») | |
| Certificazione | UL RoHS ISO9001: 2000 ISO14000: SGS 2004 |
| Prova | Sonda di volo, E-TEST, ispezione dei RAGGI X, AOI |
Il nostro servizio
• Acquisto del materiale dei componenti elettronici
• Montaggio nudo del PWB
• Servizio dell'Assemblea del PWB. (SMT, IMMERSIONE)
• Prova COMPLETA: AOI, raggi x, prova del In-circuito (Ict), prova funzionale (FCT)
• Servizio ricoprente conforme
• Modello e fabbricazione in serie…
• Disposizione del PWB, progettazione di PCBA secondo la vostra idea
Vantaggi
• Responsabilità del prodotto rigorosa, prendente norma IPC-A-160
• Pretrattamento di ingegneria prima di produzione
• Controllo dei processi di produzione (5Ms)
• 100% E-prova, ispezione visiva di 100%, compreso IQC, IPQC, FQC, OQC
• Ispezione di 100% AOI, compreso i raggi x e Ict
• Prova ad alta tensione, prova di controllo di impedenza
• Micro sezione, capacità di saldatura, prova di stress termico, collaudo a scosse
• Produzione interna del PWB
• Nessuna quantità di ordine minimo
• Consegna di tempo d'inserimento e rapida
