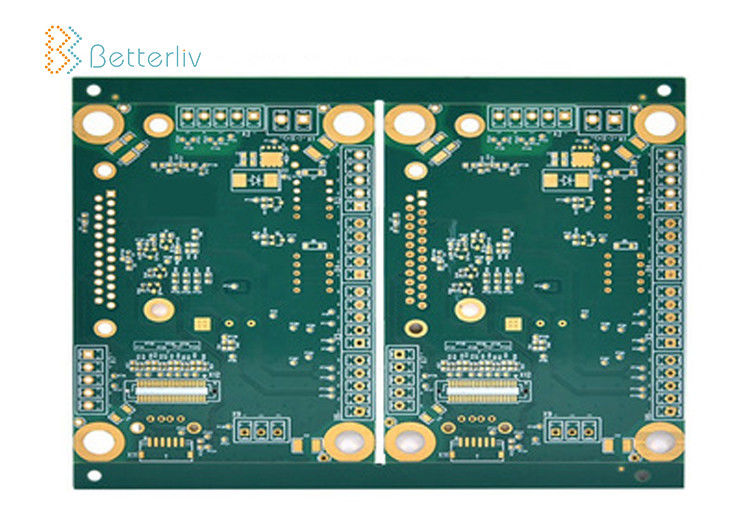

ISO9001 alto Tg Diy un PWB di 4 strati, PWB rapido di giro di montaggio
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Numero degli strati: | 4 strati | Spessore di rame: | 1OZ |
|---|---|---|---|
| Materiale di base: | FR-4 | Linea larghezza minima: | 0.1mm |
| Interlinea minimo: | 0.1mm | Spessore del bordo: | 1.6mm |
| Evidenziare: | Alto Tg Diy un PWB di 4 strati,PWB rapido di giro di montaggio ISO9001,Alto Tg PWB rapido di giro di ISO9001 |
||
Alto PWB di Tg Assemblea rapida a più strati del PWB di giro di montaggio del bordo del PWB del circuito stampato del bordo di 4 strati
Capacità dell'assemblea del PWB
|
Nome
|
PCBA
|
|
Conteggi di strato
|
2-30
|
|
Materiale
|
FR-4, ad alta frequenza, Cu-base, Al-base
|
|
Dimensione massima
|
500mm X1100mm
|
|
Tolleranza del profilo del bordo
|
±0.13mm
|
|
Spessore del bordo
|
0.20mm--6.00mm
|
|
Tolleranza di spessore (t≥0.8mm)
|
±8%
|
|
Tolleranza di spessore (t < 0.8mm)
|
±0.08mm
|
|
Spessore di strato dell'isolamento
|
0.075mm--5.00mm
|
|
Min Line
|
0.075mm
|
|
Min Space
|
0.075mm
|
|
Spessore di rame esterno
|
35um--420um
|
|
Spessore di rame interno
|
17um--210um
|
|
Luogo di perforazione (meccanico)
|
0.15mm--6.35mm
|
|
Foro di rivestimento (meccanico)
|
0.10mm--6.30mm
|
|
Tolleranza del diametro (meccanica)
|
0.075mm
|
|
Registrazione (meccanica)
|
0.05mm
|
|
Allungamento
|
13:1
|
|
Tipo della maschera della lega per saldatura
|
LPI
|
|
Min Soldermask Bridge
|
0.08mm
|
|
Min Soldermask Clearance
|
0.05mm
|
|
Diametro del foro della spina
|
0.25mm--0.60mm
|
|
Tolleranza di controllo di impedenza
|
±10%
|
|
Finitura superficia
|
HASL, IF-HASL, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro
|
I nostri vantaggi
1. Termine d'esecuzione rapido del prototipo & della consegna puntuale.
2. Pensi bene di qualità -- Tasso passa-alto
Tasso del passaggio di prototipo: 100%
Tasso del passaggio di fabbricazione in serie: oltre 99,95%
3. Fornisca il servizio libero di consultazione di progettazione di PCBA e del PWB.
4. Accettiamo il piccolo ordine come pure l'ordine in serie.
5. Certificazione: Rosh, portata, iso 9001, 14001, UL, ecc.
6. Fornisca il servizio del ODM e dell'OEM.
